八路国标高清编调一体机

八路国标高清编调一体机

概述

八路高清编码调制一体机是集高清MPEG-4 AVC/H.264编码及调制功能于一体,支持8路HDMI信号输入,2路DTMB调制输出。该设备具备高集成度和低成本的特性,可广泛应用于有线电视数字前端,酒店数字电视系统等其它高清系统中。



特点

  • 集编码和调制于一体

  • 支持8路HDMI信号输入

  • 调制方式DTMB

  • 支持输入、输出信号的实时监测

  • 支持中英文液晶显示,前面板按键操作和远程网管控制

  • 高可靠性设计,运行稳定



技术指标

视频

8*HDMI

HDMI 1.3

编码标准

MPEG-4 AVC/H.264

分辨率

HDMI: 1920×1080_50I, 1280×720_60/50P

码率

1.0~15Mbps连续可调

音频

HDMI

HDMI嵌入音频

采样频率

32KHz、44.1KHz、48KHz

码率

64、128、192、256、384Kbps

DTMB 调制(GB20600-2006)

交织方式

240、720

FEC

0.4、0.6、0.8

频率范围

36-900MHz

星座

4QAM-NR、4、16、32、64QAM

帧模式

420固定、595固定、945固定、420可变、945可变

常规特性

尺寸

482mm×280mm×44mm

环境

0~45℃(工作);-20~80℃(储存)

电源

100VAC-240VAC,50Hz,25W

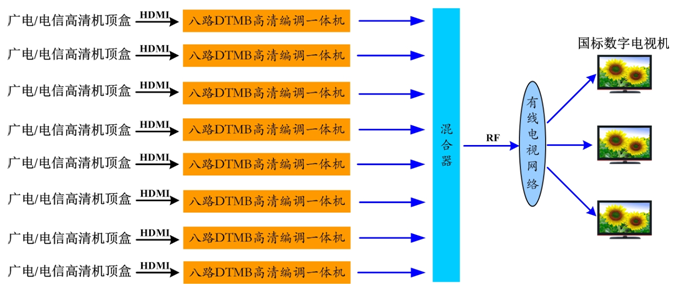

方案:64套全高清数字电视节目国标调制传输方案(终端无需机顶盒)

八路国标高清编调一体机

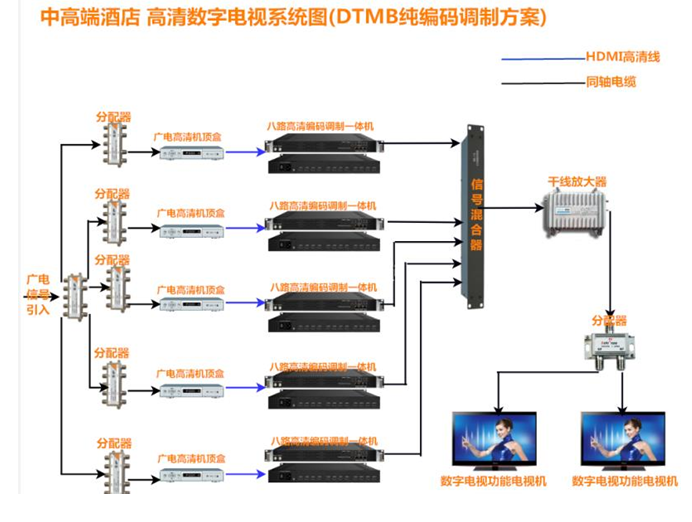

一,前端机房部分:

1.MLS-4257  8路国标高清编调一体机(8HDMI入,2RF出)8台

2.高清机顶盒60个,输出HDMI信号

3.安装附件一批(包含机柜,混合器,放大器,接头,连接线等)

二,客房部分:

客房只需要一台带DTMB电视机(2015年后的电视机国家强制支持DTMB高清数字电视接收)。输入电平在40-90db即可!

1使用8台设备,完成64套全高清(1920×1080)节目的编码和DTMB地面波调制

2客房无需机顶盒,采用数字信号到房间,支持1920×1080全高清节目

3客房40-90db范围都可以收看,电平动态范围大,同轴线路无需改造

4健壮性好,任何一台设备故障后,仍然有7/8的节目可以正常收看
