四路工程接收机

 一、产品说明:

美乐视DVB-S4四路WX工程接收机,是我公司推出的一款高性能工程专用机型,可4组WX天线(同星或不同星)信号输入,可输出4个不同的WX电视节目;采用了大规模专用解码集成电路,并内置嵌入式微电脑控制电路;使本机具有强大的寻星功能,适用于酒店、宾馆、医院、工厂、大中型有线电视系统中卫视节目的接收。

二、性能特点:

1、符合DVB-S/MPEG-2解码标准,接收C/Ku波段,符号率支持2 ~ 45Mbps。

2、采用超低门限数字调谐器,信号接收灵敏度高。

3、出厂时预置国内上星的免费频道信息,并最多可存储1000个节目频道。

4、内置多种语言,中英文电视屏菜单显示功能,快速选台功能,初始频道设置功能,断电记忆功能。

5、前面板设计USB红外遥控接头,方便遥控使用,操作简单。

6、大方美观,后面板独立四组射频射入,级连电源接口。

7、采用最新集成上星节目,本工程机内置预存储6个星位免费节目。

8、采用19英寸设计,方便安装标准1U机架上,使用更方便。

9、视频格式:AUTO/PAL/NTSC;图像标准:720*578P,解码方式:QPSK

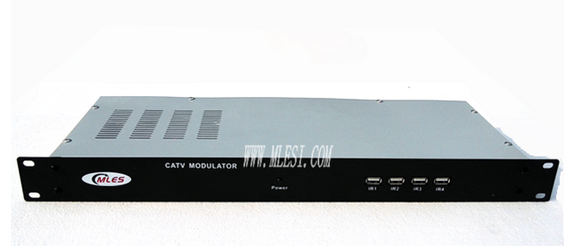

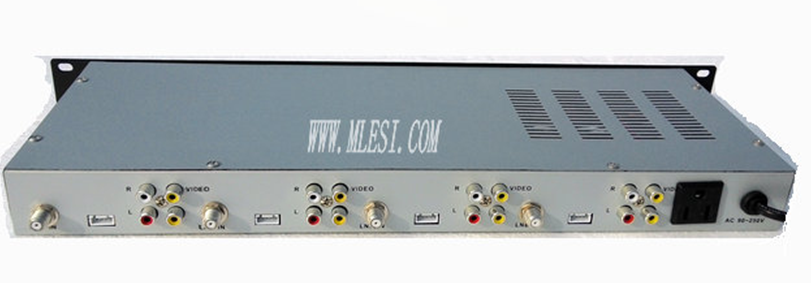

三、前后面板参数说明:

四路工程接收机

1、POWER:电源指示灯                       5、LNB IN:天线信号射频输入端

2、IR1/IR2/IR3/IR4:USB遥控接收端口        6、AC 90~250V:电源输入

3、VIDEO:视频输出端(RCA)                7、UP(4针接口):数据升级接口

4、L/R:左/右 声道输出(RCA)



四、技术参数:

项     目

单 位

技   术   参   数

射  频  参  数

输 入 频 率

MHz

900 ~ 2150

输 入 电 平

dbm

-65 ~-25

输 入 阻 抗

Ω

75

Eb/No 门 限

dB

≤3 (典型值) (FEC=3/4,SR=4.42MS/S)

中 频 带 宽

MHz

30~36

视  频  参  数

幅 频 特 性

dB

±0.5

符 号 率

MS/S

~ 45

微 分 增 益 失 真

%

≤1.17

微 分 相 位 失 真

O

≤1.06

色/亮 度 时 延 差

ns

7.7

视 频 输 出 电 平

VP-P

±1dB

输 出 接 口

PCS

RCA*4(75Ω)

音  频  参  数

音 频 输 出 电 平

Vrms

L/R RCA:0.5(600Ω)

幅 频 特 性

dB

≤ ±0.5(20Hz-20KHz)

音频信噪比


≥ 70

谐 波 失 真

%

≤ 0.6

不 加 权 S/N

dB

≥ 80

左右声道电平差

dB

≤ 0.5

左右声道串扰

dB

≤ -70

左右声道相位差

O

≤ 1.5

一  般  特  性

电 压 范 围

V

AC 90 ~245 (50 Hz)

LNB 切 换 电 压

V

13/18

整 机 功 耗

W

≤ 30

重量

Kg

净重1.5  含包装1.8

外 形 尺 寸

mm

483(W)* 165(L)* 44(H)

推荐说明:工程型四路一体WX电视接收机一次输出四套WX电视节目,在前面板控制每路独立选台,和四路电视调制器搭配使用安装更简易方便,主要适用于酒店宾馆,工厂宿舍,乡镇电视台,山区矿山WX电视前端工程安装,免费提供技术安装支持。
