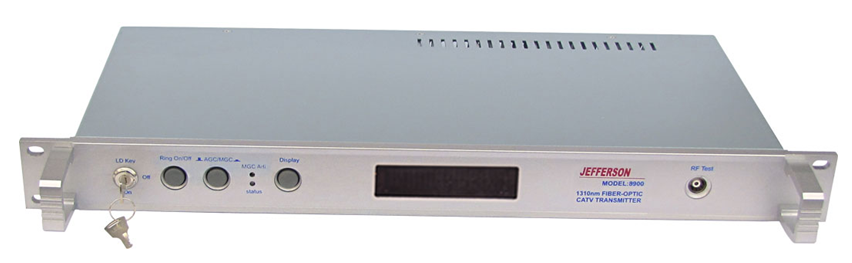

8900型1310nm 光发射机

一、产品概述

1、简介

CATV 1310nm 光发射机是一种应用于有线电视光纤传输网络中的电/光转换设备,其主要功能是将前端的射频信号调制成波长为1310nm的光信号,并将调制后的光信号耦合到光纤光缆中,完成图像、语音、数据的远距离、大面积覆盖传输。

      我公司生产的8900系列光发射设备是RF信号控制、光功率控制、温度自动控制及预失真补偿等优异电路与高品质的DFB激光器的完美结合,为高质量地传输 CATV信号提供了最有效的保证。其中8900 Ⅱ型光发射设备带有预失真补偿电路,可在高达862MHz 的频率范围内提供更出色的性能指标。



2、特点

  •  选用带光隔离器的高线性、低噪声分布反馈DFB激光器。

  • 采用高性能微处理器,进行模块监控和数据交换。

  • AGC/MGC控制,拓宽输入信号的动态范围。

  • 实时显示控制系统传输设备和激光器的各种工作状态参数。

  • 工作状态异常时,以声光告警。

  • 性能稳定,性价比高。



3、技术指标

光特性

光波长                     1310±20nm

光输出功率                 416mW

光接口类型                 FC/APCSC/APC

光反射损耗                 60dB

射频特性

频率范围                   47750MHz862MHz可选)

射频输入阻抗               75Ω

射频输入反射损耗           16dB47550MHz           14dB550862MHz

带内平坦度                 ±0.75dB以内(47550MHz     ±1.0dB以内(550862MHz

输入信号电平               AGC7585dBμV/CH      MGC8085dBμV/CH(出厂设置)

射频监测口电平             -20dB(相对于激光器输入电平)

增益

控制

MGC增益调节范围      10dB

AGC增益稳定度        ±1.0dB以内

:当传输载波数小于15个频道时,只能选择MGC状态工作

链路特性

8900Ⅰ型指标

载波组合二阶差拍比(C/CSO)        -60dBc

载波组合三阶差拍比(C/CTB)        -65dBc

发射机型号             光链路损耗预算(dB)                                    输出功率参考值


7

8

9

10

11

12

13

14

15


04

52.4

51.4

50.4







4-6 mW

06


53.0

52.1

51.1

49.9





6-8 mW

08



52.9

51.9

51.0

49.8




8-10 mW

10




53.1

52.0

51.1

50.0



10-12 mW

12





52.5

51.6

50.4

49.4


12-13 mW

13





52.9

51.8

51.0

49.9


13-16 mW

16






52.8

51.8

51.0

49.9

16 mW

8900Ⅱ型指标

载波组合二阶差拍比(C/CSO)                -62dBc

载波组合三阶差拍比(C/CTB)                -67dBc

发射机型号             光链路损耗预算(dB)                                    输出功率参考值


9

10

11

12

13

14

15

16

17

18


06

53.8

52.9

51.8

50.7

49.5






4-6 mW

08


54.0

53.0

52.1

50.9

49.8





6-8 mW

10



53.8

53.0

52.0

50.9

49.7




8-10 mW

12




53.3

52.4

51.3

50.0




10-12 mW

13




53.5

52.6

51.5

50.2

49.4



12-13 mW

16





53.1

52.0

51.0

49.9

48.8


13-16 mW

20






53.0

52.0

51.0

49.8

48.7

16 mW

备注:1.测试条件为59 PAL-D信号; 2.在连续波(CW)状态下测得; 3.在光链路中引入分路器对所有型号激光器CNR指标都会改善。

电源

特性

电压输入范围          AC 85265V

电源功耗典型值        25W,最大值35W

机械特性

工作温度              050OC

储存温度              -2565OC

相对湿度              1595% 不凝结

重量≤3kg

外观尺寸(宽×高×深)   482mm×44mm×360mm (19'1U)


4、工作原理

1) 8900Ⅰ型光发射设备工作原理

8900型1310nm 光发射机

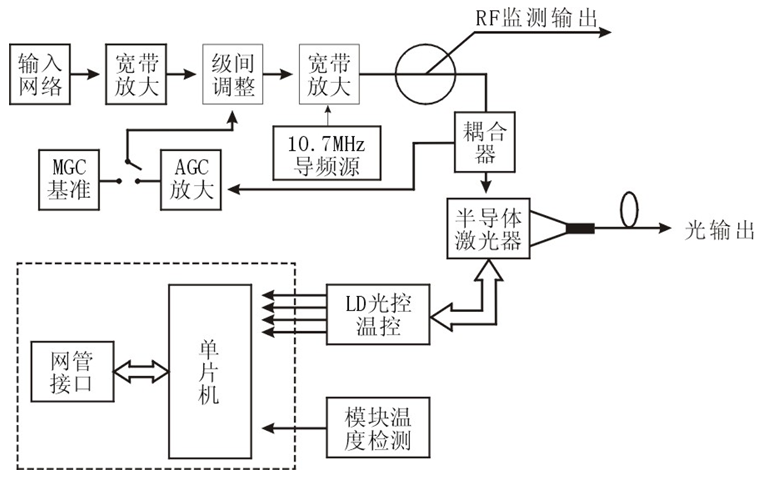

8900Ⅰ型光发射设备将输入的 CATV 宽带射频信号经放大、均衡等处理后,送到激光器的调制输入端,以调制半导体激光器的发光强度,而激光器的光输出信号,通过光纤送往远端的光接收机。

为使系统能正常工作,必须对半导体激光器的各种工作参数进行必要的监测,以便及时发现问题。首先要对激光器的光输出功率进行监测。当光输出功率一旦超出预定的正常范围,CPU立即产生报警信号,通知用户及时进行故障处理。另外由于半导体激光器的最佳工作温度为25℃左右,CPU对温度参数进行采集和处理,以判断激光器温度是否超标,并根据具体情况及时通知用户进行相应的处理。

在 CATV 信号的传输过程中,为了实现整个系统的自动电平控制(AGC),必须引入作为基准的导频信号。
