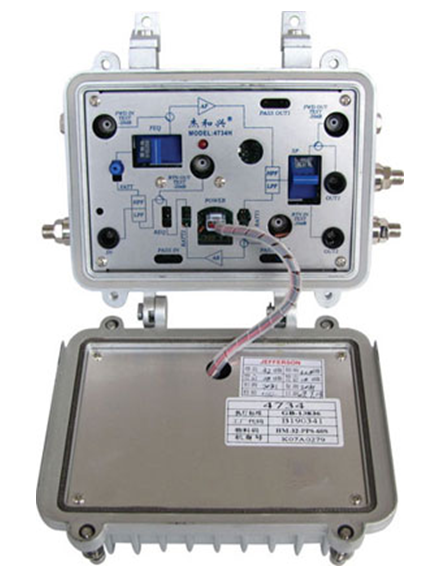

4734H野外型两路干线放大器(单模块推挽输出)

一、 功能特点和用途

1.1体积小,功能齐全,配件选置灵活,可单路高电平输出或配插二分配器构成两路等电平输出,或配插一分支器构成一路高电平,一路低电平输出。

1.2正向为单模块推挽输出,反向为放大型或通过型可选。

1.3 衰减连续可调、均衡插件可选。

1.4 馈电方式灵活,60VAC集中供电或220VAC单独供电可选。

1.5 进口铝合金精密压铸外壳,密封、防水性能佳。

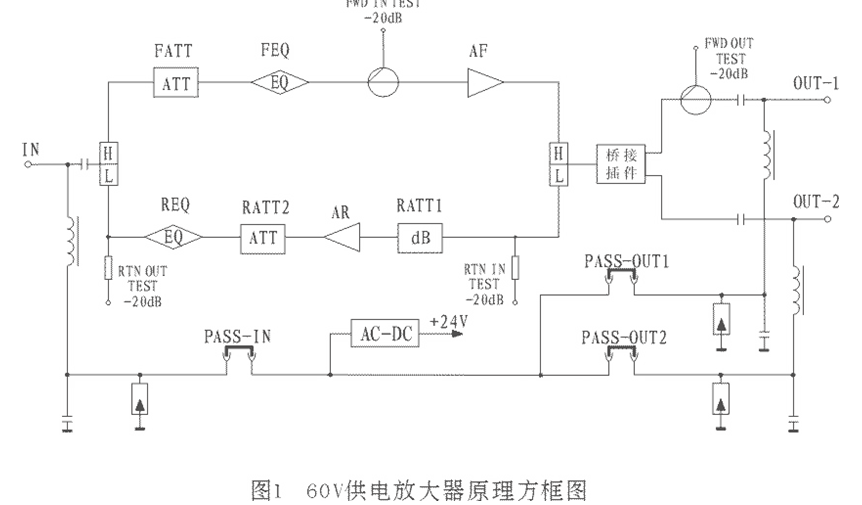

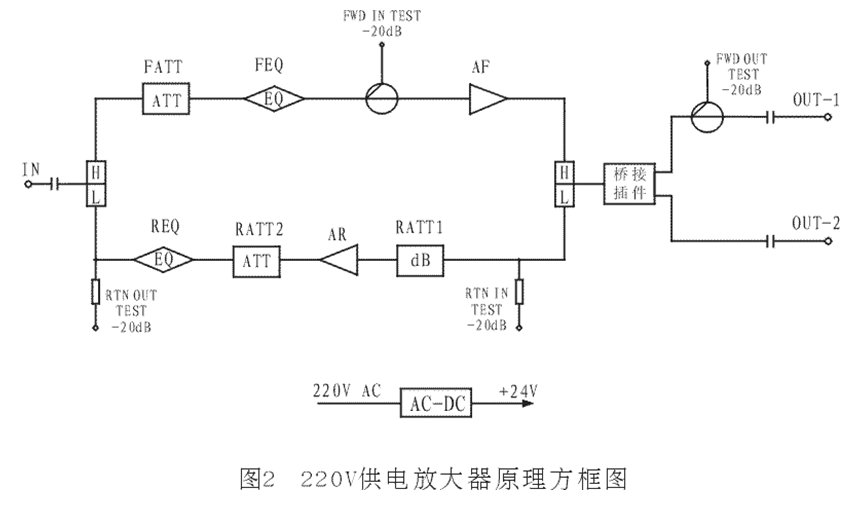

二、原理框图

4734H野外型两路干线放大器(单模块推挽输出)4734H野外型两路干线放大器(单模块推挽输出)

三、 技术指标

项 目

下行传输通道

上行传输通道

RP

RA19

频率范围

(MHz)

87~750 / 87~860/87~1000

5~65*

5~65*

标称增益

(dB)

26

30

-4

19

最小满增益

(dB)

≥26

≥30

-

≥19

带内平坦度

(dB)

±0.75

±0.75

±0.75

反射损耗

(dB)

≥16

≥16

≥16

标称输出电平

(dBμV)

96

102

-

-

最大输出电平

(dBμV)

-

-

≥110

噪声系数

(dB)

≤8

-

≤10

增益调节范围

(dB)

插件式:1-9dB,1dB/档;

      10-20dB,2dB/档

插件式:1-9dB,1dB/档;

      10-14dB,2dB/档

斜率调节范围

(dB)

插件式:2-20dB可选,2dB/档

插件式:1-5dB,1dB/档;

      6-14dB,2dB/档

载波复合三次差拍比

(dB)

≥71

≥68

-

载波复合二次差拍比

(dB)

≥63

≥60

-

载波二阶互调比

(dB)

-

≥52

增益稳定度

(dB)

±1.0

±1.0

输入测试口电平

(dB)

-20±1(相对于模块输入电平)

输出测试口电平

(dB)

-20±1(相对于输出口电平)

信号交流声比

(dB)

<2

特性阻抗

(Ω)

75

耐冲击电压

(KV)

5(10/700μs)

供电电压

(V)

220VAC单独供电或60V集中供电

外形尺寸

(mm)

230×195×103

重量

(Kg)

2.3

注:*频率分割有30/47、40/52、40/65、65/87四种规格。
