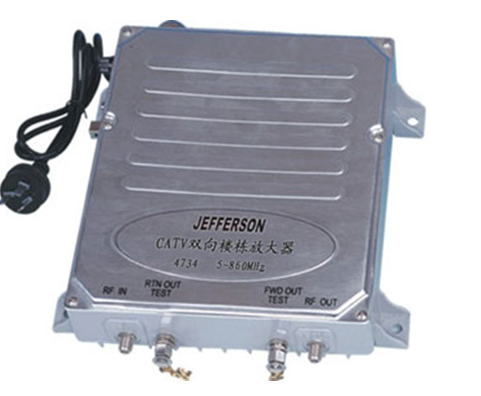

4734D高电平输出楼栋放大器(双模块功率倍增输出)

时间:

2019-05-13

浏览:

4734D高电平输出楼栋放大器(双模块功率倍增输出)

一、 功能特点和用途

1.1为宽带双向用户放大器,专门设计安装在单元房间、公寓或任意多层居民楼内,采用双模块放大功率倍增输出、增益高、输出电平大、带用户数多。

1.2 放大器具有增益可控,前置均衡和斜率输出功能,采用插件形式。配置灵活、可靠,便于工程设计中根据实际情况灵活搭配使用。

1.3 采用开关电源,效率高、工作可靠、电压适应范围宽(90~260V AC)。

1.4 该放大器标准为双向放大,反向也可以按用户要求做成通过型。

1.5 放大器机壳铝铸成形,机壳有大面积散热片,能有效进行热扩散,使放大器安全、耐用。

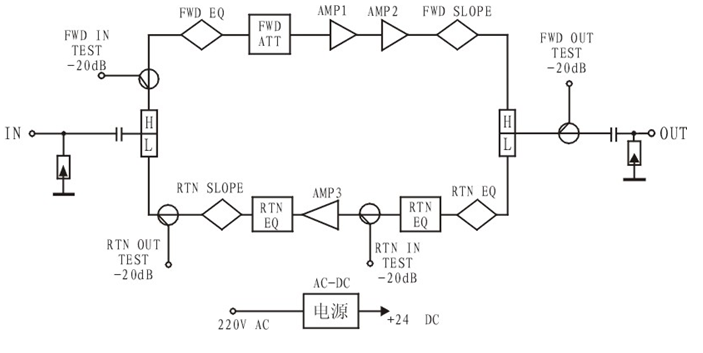

二、原理框图

4734D高电平输出楼栋放大器(双模块功率倍增输出)

三、 技术指标

项 目

下行传输通道

上行传输通道

RP

RA19

频率范围

(MHz)

87~750 / 87~860/87~1000

5~65*

5~65*

标称增益

(dB)

30

33

36

-4

19

最小满增益

(dB)

≥30

≥33

≥36

-

≥19

带内平坦度

(dB)

±0.75

±0.75

±0.75

反射损耗

(dB)

≥16

≥14

≥14

标称输出电平

(dBμV)

102

105

108

-

-

最大输出电平

(dBμV)

-

-

≥110

噪声系数

(dB)

≤8

-

≤10

增益调节范围

(dB)

插件式:1-9dB,1dB/档;

      10-20dB,2dB/档

插件式:1-9dB,1dB/档;

      10-14dB,2dB/档

斜率调节范围

(dB)

插件式:2-20dB可选,2dB/档

插件式:1-5dB,1dB/档;

      6-14dB,2dB/档

载波复合三次差拍比

(dB)

≥76

≥74

70

-

载波复合二次差拍比

(dB)

≥68

≥66

63

-

载波二阶互调比

(dB)

-

≥52

增益稳定度

(dB)

±1.0

±1.0

输入测试口电平

(dB)

-20±1(相对于模块输入电平)

输出测试口电平

(dB)

-20±1(相对于输出口电平)

信号交流声比

(dB)

<2

特性阻抗

(Ω)

75

耐冲击电压

(KV)

5(10/700μs)

供电电压

(V)

220VAC单独供电

外形尺寸

(mm)

230×200×70

重量

(Kg)

2.8

注:*频率分割有30/47、40/52、40/65、65/87四种规格。
